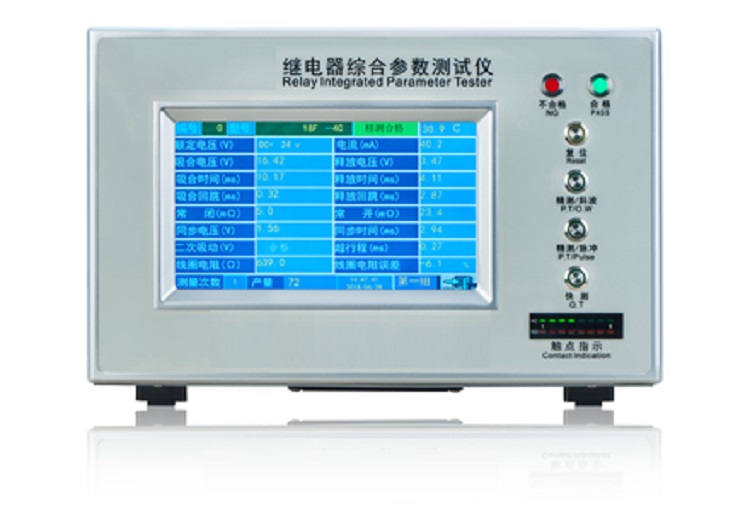

继电器综合参数测试仪 型号:TOP-904H 库号：D314958
1、参数
1.1 线圈电阻测试：
测试条件：< 1.5 mA，测试范围：
10.0Ω～409.4Ω 时 分辨率： 0.1Ω
测量： ±1％±0.5Ω；
409Ω～4094Ω 时 分辨率： 1Ω
测量： ±1％；
4000Ω～50000Ω时 分辨率： 15Ω
测量: ±1％；
线圈指示灯不影响线圈电阻值的测试，同行业检测仪器不具备该功能。
1.2 线圈并接二极管测试，分 4 种情况：
不测试：该功能关闭，不测试；
正向：线圈并接二极管正向测试；
反向：线圈并接二极管反向测试；
不接：线圈不并接二极管测试。
1.3 线圈吸合-释放电压、励磁电流测试：测量：±1％±0.02V，纹波系数 ≤1％
交流： 共分 5 档
0～ 35V 档：输出电流≥1200mA，分辨率：0.01V；
0～ 70V 档：输出电流≥700mA，分辨率：0.01V；
0～140V 档：输出电流≥350mA，分辨率：0.05V；
0～280V 档：输出电流≥180mA，分辨率：0.1V；
0～420V 档：输出电流≥120mA，分辨率：0.1V；
电压调整率：0～35V 档≤3%、其它≤2%
直流： 共分3 档
0～ 24V 档：输出电流≥700mA，分辨率：0.01V；
0～ 120V 档：输出电流≥420mA，分辨率：0.05V；
0～280V 档：输出电流≥210mA，分辨率：0.1V；
电压调整率：0～ 24V 档≤2%，其它≤1%；
1.4 接触电阻测试：
测试组数：多四组转换继电器
测试条件：开路电压：6V DC、24V DC 两档（电压：±5％）
闭路电流：100mA、1A 两档（电流：±1％）；
测量范围：0～5200mΩ 分辨率：1.5 mΩ 测量：±1％±10mΩ；
