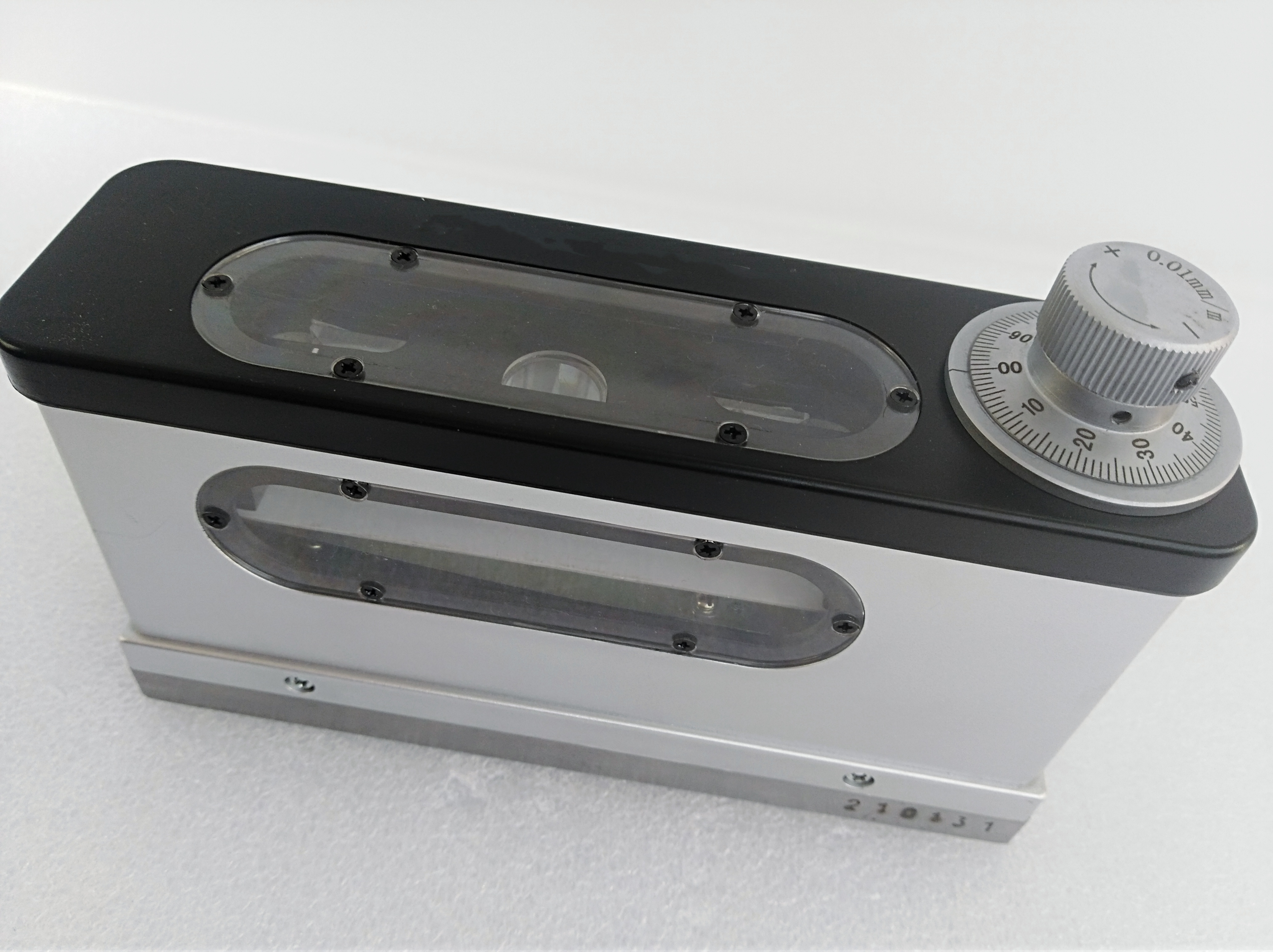

合像水平仪/光学合像水平仪 型号:HT49-0-165mm 库号：D23402
测量范围:165×48mm 测量：0.01mm
光学合像水平仪 水平尺 高水平仪165MM 0.01
特性简述:
*合像水平仪用途：合像水平仪用于测量平面和圆柱面对水平方向的倾斜度，以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的度。
*合像水平仪的结构：合像水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V型工作面的底座等制药部件组成。
*合像水平仪数据：
1、刻度盘分划值：0.01mm/m
2、大测量范围正负：0-10mm/m
3、示值： 正负1mm/m范围内正负0.01mm/m
4、全部测量范围内 正负0.02mm/m
5、工作面平面性偏差：0.003mm
6、水准器格值：0.1mm/m
7、工作面尺寸：（mm） 165×48
8、仪器重量：2公斤。
