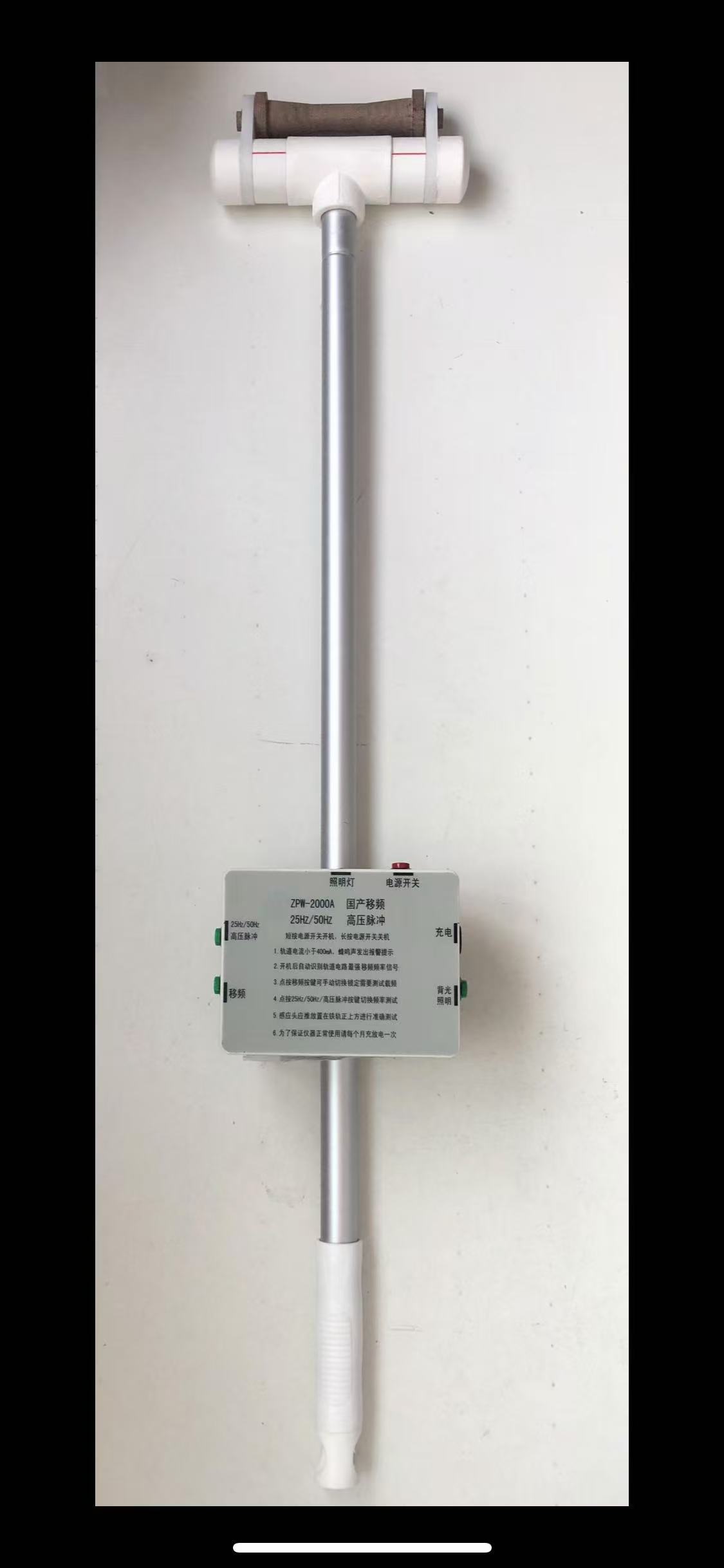

轨道故障诊断仪 型号:DF-409230 库号：D409230
一种可以在钢轨上推着走的轨道电路故障诊断仪，夜间使用仪器自带照明灯，采用铝合金杆件机构，携带轻便。用于 25HZ、50HZ、高压脉冲及移频轨道电路故障诊断查找轨道电路断路、开路、短线和移频信号串轨等故障。
? 适用：判断轨道电路开路断路故障，判断轨道轨距杆的绝缘状况，判断轨道电路连接线是否接触良好，测试频率：25Hz、50Hz，国产移频：550-850Hz，ZPW-2000A、1700Hz-2600Hz、高压脉冲 3Hz。
? 特点：
? 在线测量轨道中的 25Hz、移频、UM71 等信号电流，并能消除牵引电流的影响；在 25Hz 相敏轨道电路叠加移频信号区段，消除移频信号对 25Hz 测量的影响。
? 可同屏自动显示 25Hz 或 50Hz 与移频信号及相对应电流值
? 若轨道电流小于 400mA，蜂鸣声发出报警提示，可能存在断路和接触不良故障。
? 25Hz/50Hz、高压脉冲、按键可测试不同轨道频率测试。
? 移频按键，上电后仪器可自动搜索感应到的强信号频率及相应电流值，手动触发按键可以锁频测试，锁定 550Hz 或 650Hz 或 750Hz 或 850Hz、1700Hz或 2000Hz 或 2300Hz 或 2600Hz 频率内的电流值测试指标。
指标：
1、频率范围：25Hz、50Hz、550-850Hz、1700Hz-2600Hz、高压脉冲 0-3Hz。
2、测试电流范围：0.1-200A，量程自动转换。
3、测试方式：感应式。
4、测试：±（3%+8d ）。
5、显示方式：液晶数字显示。
6、采用可充电电池供电，充电可连续使用 8 小时以上
7、工作环境：
温度：-40℃-70℃
相对湿度不大于 95%（+25℃）
8、重量：不大于 1kg
