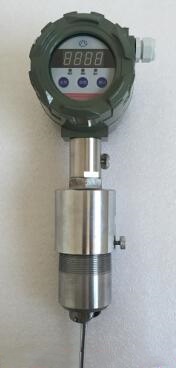

数码机械通球指示器 型号:DH-SJQ 库号：D397373
数码机械式通球指示器是用于油、气、水等输送管线清管时，清管器通过与否的地面判定仪器。具有指示直观、性能稳定、使用方便等诸多点，为用户提供了加满意的服务。
一、产品组成
数码机械式通球指示器是由： 远传显示机构TZS（LED具有加热功能、记录通过时间、存储记忆99次、远传、及传感机构、连接导线、加长杆（若需要，一般埋地管线用）组成。由机械式传动器、触发机构、检测电路，触发电路，CPU等组成，远传开关电路、显示电路、复位电路构成。
二、使用特点
产品工作时，当清管器通过时，显示清管器通过的时间和记录的次数并远传一个开关信号供清管流程控制了解清管器的运行情况，显示机构同时存储记忆通过次数及时间，记忆次数：99次。
三、适用范围
1.适用温度-40~85℃。
2.适于所有材质的输送管道。
3.电源： 4节5号电池供电（本仪表未提供外接电源接口）。
4.远传控制信号（白线为公共端，红线为常闭，黑线为常开）。
5.控制接点容量：不大于3A。
6.远传控制信号作用时间：3S。
四、通过指示仪使用方法
(一)、安装（见图1指示器机械传动结构）
1、标示位置记号。先将设备摆放于将要焊接的位置，注意将转至摆动方向平行于管道方向。标示基座记号，将来焊接时基座时位置要参考此标示位置放置。
2、松开紧固螺钉，方别拆下表头与上接体。拧下固定杠杆系统10的四个螺钉，抽出挺杆
系统；取下止动垫圈8；用扳手卸下丝堵2（所有拆下的部件都要放置好）。
3、焊接基座：此基座材质为316L,焊接操作参考说明书后一页（基座焊接），注意1、基座缺口方向要平行与管道方向加上安装1标示记号共同确定基座焊接位置。2、注意焊接进度、不要让基座变形。3、焊接结束后注意内坡口圆滑，不要太妨碍在内部平行于管道摆动。
4、待冷却后，尽快将原部件安装（防止时间长基座变形）。“上接旋（11）转到挺杆（12）刚刚露出，与上表面一平”。表头部分如果不安装上妥善放置，安上防尘帽。
