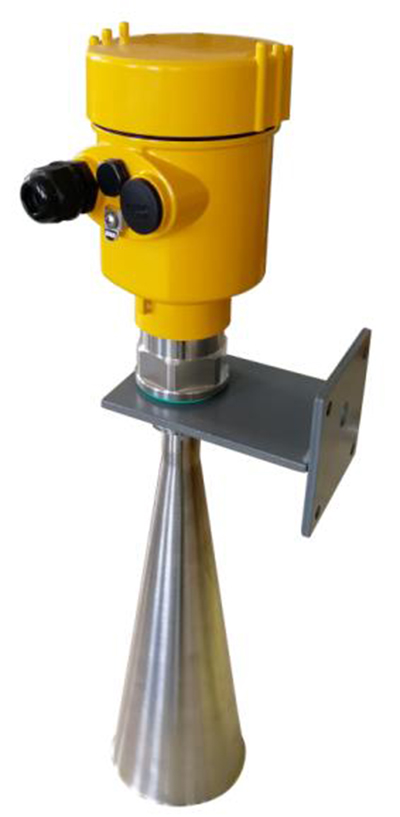

雷达水位计 铝壳 频率范围26HG 测量范围70米 型号:D394197 库号：D394197
1、产品原理
雷达水位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，26G雷达水位计采用一种解调，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
水利行业应用特点
行业推荐的雷达水位计采用了26GHz的发射频率，因而具有：
?波束角小，能量集中，具有抗干扰能力，大大提高了测量和性
?天线尺寸小，便于安装和加防尘罩等天线防护装置
?重量较轻约1KG，便于安装
?测量范围高可达70米，覆盖大型水库等水位测量
?多种输出电路接口与采集系统配合
?采用脉冲工作方式，雷达水位计发射功率极低，对人体及环境均无伤害
应 用： 河道、湖泊、浅滩
测量范围： 70米
过程连接： 螺纹G1?? A / 支架/法兰
过程温度： -20～100℃
过程压力： 常压
精 度： ±10mm
频率范围： 26GHz
防护等级： IP67 / IP65
供电电源： DC（6—24V）/四线
DC 24V / 两线
信号输出： RS485/Modbus 协议（6~24V DC）
4~20mA/Hart 两线 （24V DC）
现场显示： 可选
外 壳： 铝/塑料
