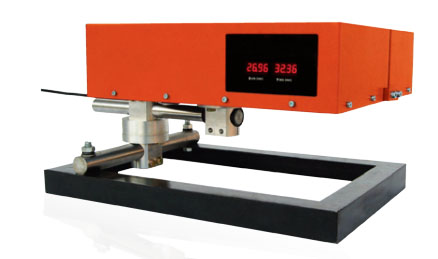

增强型CCD垂线坐标仪 型号:DFHB-C1 库号：D408776
CCD 垂线坐标仪是的仪器，与正、倒垂线配套使用可对大坝、船闸、高层建筑等不同高程的水平位移变化进行监测。仪器集 CCD 器件的程控驱动、信号处理、数据采集存储和通讯等功能于一身，是真正的非接触式二维或三维测量。仪器高、无漂移、性强、安装方便。设备采用模块化密封式结构，防潮性能好，可在99%相对湿度环境下长期连续工作。仪器具有标准的RS485接口，可方便地实现远程遥测，LED 显示屏可供用户在现场进行读数。此外，仪器还备有4~20mA模拟量信号输出，适应大多数自动化数据采集设备的数据采集。
主要指标
维数
双向
双向
三向
标准量程
(X，Y):50x50mm
(X，Y):50x100mm
(X，Y，Z):50x100x50mm
±0.1mm
分辨力
0.02 % F.S.
电学漂移
无
屏显
4位 LED
数据存储
2000 组(三向为1200组)
测量间隔
1 分钟~1天(可调)
输出接口
RS485/4~20 mA
环境温度
-15℃ ~+60℃
环境湿度
99%RH
供电电压
AC85~265V，50/60 Hz
整机功耗
≤8w
长x宽x高 380x330x145 m m425x375x220mm
4 2 5x3 7 5x2 2 0mm
整机重量
9 kg
15kg
16kg
