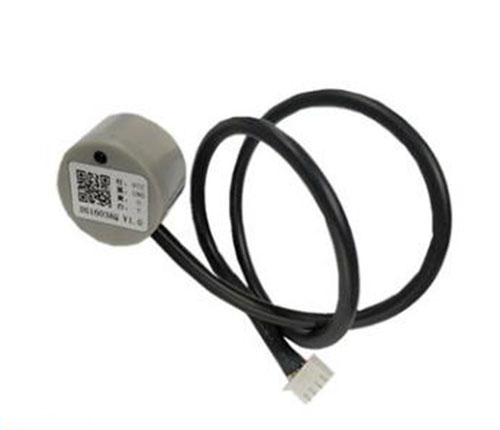

非接触式液位开关 型号:DS1603NF V1.0 库号：D406772
声波液位探测传感器，采用声波穿透技
术，实现对容器内的液体高度非接触探测，可对高温、高压密闭容器内的各
种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行测量。
二、产品特点
1、实现非接触探测，不接触被测液体
2、高,实时输出液体高度值
3、适用各种不同密度、形态的液体
4、适用各种材质及厚度的容器
5、体积小、易安装，适用各种液体探测场合
6、产品性能，抗干扰能力强
三、适用范围
本产品适用于各种液体实时探测，特别适合对不能接触液体进行的探
测。已经应用于，饮料、家用电器、医疗设备、饮水设备、化工设
备、工业自动化、各行业危险液体物品探测
电器参数
参数项 DS1603NF 单位 备注
工作电压 10-36 V DC
平均电流 <25 mA （1）
盲区距离 ≤50 mm （2）
探测容器宽度 50-2000 mm （2）
工作周期 1 S
输出方式 开关量
驱动电流 0.5 A
有液体响应时间 2 S （3）
无液体响应时间 2 S （3）
探头频率 2 MHz
ESD ±4/±8 KV （4） 备注：
1、12V供电，1S工作周期测试所得数据。
2、常温下 5mm厚度钢板容器，容器直径 400mm测试水所得数据。
3、液面静止状态；
4、探头外壳、输出引线符合 IEC61000-4-2标准。
