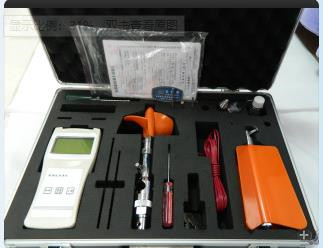

便携式流速流量仪/便携式流速仪 型号:LJ20A 库号：D373822
主要性能及参数
1） 旋桨回转直径： Φ125mm
2） 旋桨水力螺距b： 200-250mm（理论值）
3） 起转速度v0： 0.03m/s
4） 临界速度vk： 约0.13m/s
（以实际检定值为准。据统计分析，vk远小于上述值。）
5） 测速范围： 0.04m/s～10m/s
6） 输出信号： 磁激式开关接点通断信号
7） 信号数/转子转数： 1/20（LJ20A型）
（每20转1个信号）
1/1（LJ20C型）
（每1转1个信号）
8） 开关接点容量： DC U≤24V
I≤120mA
9） 接点工作次数： 1×107
10）全线相对均方差m： |m|≤1.5% （用于v≥vk时）
11）相对δ： |δ|≤5%（用于v＜vk时）
12）工作水体环境： 水温0℃～＋40℃
水深0.2m～50m
悬移质含沙量≤50kg/m3
13）贮存环境： 温度－25℃～＋55℃
湿度≤90%
3 结构特征与工作原理
旋桨式流速仪由旋桨、旋转支承部件、身架部件、干簧管部件、尾翼部件等组成（参见图1）。
旋桨用于被动感受水流，在水流驱动作用力下，绕水平支承轴旋转。其回转直径为Φ125mm，理论水力螺距（机械导程）为200mm。
