便携式线路检查仪 型号:SY-5 库号：D375744
SY-5型便携式线路检查仪由硬件设备和配套软件两部分构成。

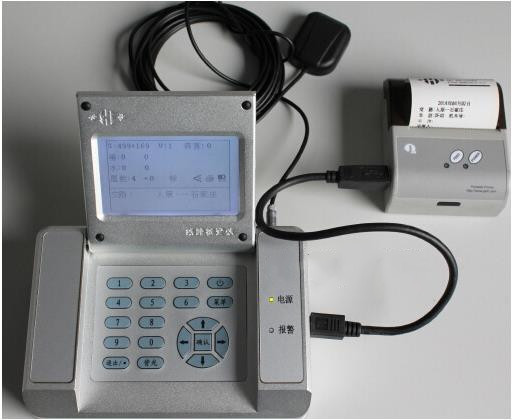

?硬件设备主要包括：SY-5便携式线路检查仪、微型热敏打印机、GPS天线。
?配套软件：对SY-5添乘数据进行分析、统计，生成指导工务维修的各种报表。同时兼容S-3系列产品的数据分析功能。
创新及特点：
（1）采用传感器，对线路不平顺引起的低频晃车加敏感，能真实反映线路实际状况，大大提高了线路检测的准确性和一致性。
（2）采用高速DSP处理器，大大提高了系统的采样速度及数据处理速度，减少了病害漏报情况；
（3）数据处理引入FFT等算法，消除各种干扰，降低了误报率；
（4）传感器、高速处理器及智能算法的使用，使得本系统同时满足既有线、客专、高铁添乘需要，大大提高了仪器的通用性；
（5）系统使用GPS模块，搜星速度快，能够实现实时、准确定位、测速、自动识别线路名称、行别及所属管界信息；
（6）大容量FLASH的应用，内置特殊路段数据库，实时智能判断曲线、道岔、隧道等特殊线路段，使测量结果加准确；
（7）应用蓝牙通讯微微网实现了与机车数据共享，实时获取机车里程、速度等信息，不仅解决了隧道内无法定位的问题，还增强了系统的扩展功能，为单人添乘、多人添乘、仪器添乘与人工添乘创造了条件。
（8）数据采集、数据处理、数据通信等模块化分区布置，大大提高了系统的抗干扰性能。
（9）系统结构化，从芯片选型、布板、添乘操作等多个方面进行化，使系统加小巧、便携、美观、易于操作。
（10）满足各类型机车使用。系统提供各类型机车的标准门限，用户也可以根据线路情况、车况调整使用门限，使报警；
（11）便携式热敏微打，快速、低功耗、高质量打印；
（12）完善的软件分析处理功能，同时兼容SY-3系列产品的数据分析功能。
?全程记录的数据通过地面计算机的分析与处理，可给出限、公里小结和段总结及工区总结，便于评判各段线路状况。
?具有多组数据分析对比功能，可将不同时期的两组检测数据进行对比，分析线路变化趋势；也可将维修前与维修后的检测数据对比，用来检查维修效果。
?可在线路曲线图上显示限处所，方便用户进行限分析。
?具有重复限统计分析功能，便于用户发现限多次发生处所及时维修。
能与车载式线路检查仪系统数据进行综合分析
主要指标:
1.量程:20m/s
2.测量:0.1m/s
3.非线性:<1%，横向效应:<2%
4.采样频率:2000Hz
5.频率响应:0.3-20Hz
6.加速度数据分析范围:0.3-10Hz;该范围内传递特性为1±10%;
7.充电时间:12h，连续工作时间:15h
8.蓝牙传输距离:50m
9.GPS 定位:<30m
10.存储容量:64MB
11.充电电压:DC8.4V士0.005V
12.工作温度:-25℃~70℃
13.重量:≤1kg
