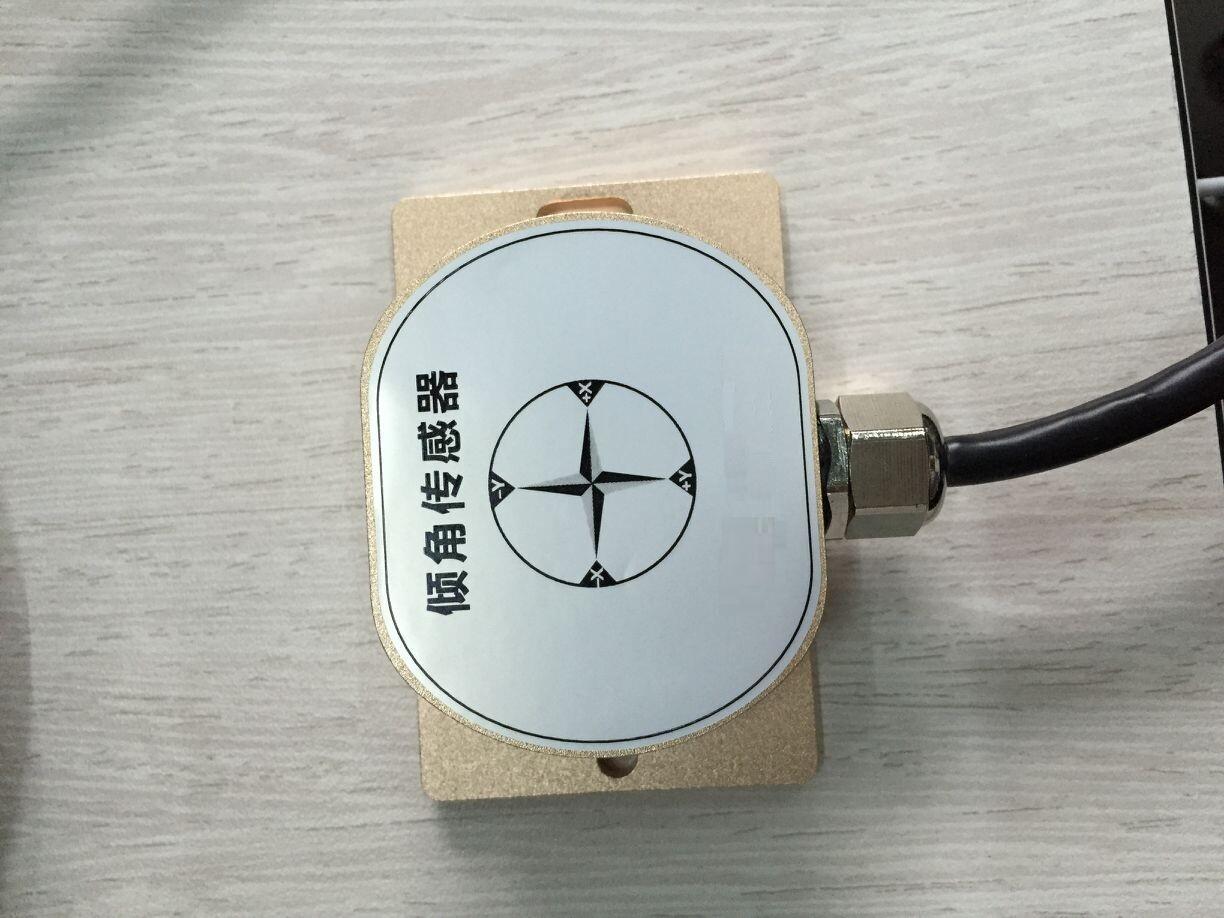

单轴倾角传感器(数字补偿模拟输出系列） 型号:PM-TSI-90 库号：D401800
产品特点: u 宽电源输入 电源管理 u 标准电压、电流输出 适用各种工业控制器 u 0-360°测量 角度与输出线性对应关系 u 通过微处理器进行零位修正、线性补偿 提高测试 u 工作温度范围-40℃到+80℃ u 的保护设计 坚固的金属外壳 防护等级IP67
2.：指标:
电压输出
电流输出
订货型号
PM-TSⅠ-DV
PM-TSⅠ-DA
供电电压（V.DC）
18-30
输出
0～5 V
4～20mA
性能
测量范围(°)
单轴 :0-360°可选
零位输出
2.5V±0.1
12mA±0.05
分辨率
< 0.001°
零位短期稳定性(100h)
<0.01°
零位长期稳定性(1年)
<0.1°
零位重复性(°)
<0.01
满量程大测试(室温)
注:所有产品均附带测试,以为准
±15° <0.01°
±30° <0.02°
±45° <0.05°
0-360° <0.2°
温度漂移(-20～+40℃)
<±0.1°
温度漂移(-40～+60℃)
<±0.3°
工作环境
工作温度(℃)
-45～+85
3.典型产品测试数据:
测试环境:
供电：+12Vdc
测试设备: 分度台、 稳压电源、Agilent多功能数采(34970A)
测试方法：变送器固定于平台上，测试过程中产品不得移动。
以起重类设备常用量程（-20 - +90°）为例：
给定角度值
（°）
实测输出电流值
（mA）
