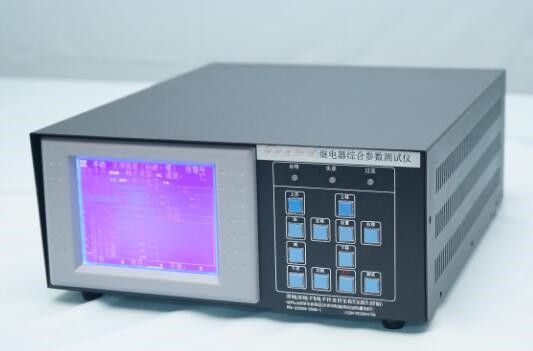

继电器综合参数测试仪 型号:RPT-5Q 库号：D41007
该仪器对继电器测试执行的标准：
1.GJB 65B-99 有性指标的电磁继电器总规范。
2.MIL-R-6106J(1) 电磁继电器（包括有性指标的电磁继电器）总规范。（美军标）
3.GJB 1042 电磁继电器总规范。
4.QC/T 695-2002 汽车通用继电器
概述
1. 简介
该仪器采用高速微电脑检测芯片，配合 5.7 英寸大屏幕液晶显示屏，方便的大按键输入
键盘，且按键功能单一，方便用户快速的仪器的使用方法。大屏幕 LCD 测试数据采用高
亮显示，看上去一目了然，人机界面友好。该仪器可与电脑连接，把测试数据送到电脑进行
数据统计，可直接生成出各种参数的直方图和测试报表。
该仪器可检测电磁继电器的线圈电阻，接触电阻，吸合电压，二次吸合电压，衔铁释放
电压、触点释放电压，释放反峰电压，吸合时间，吸合回跳时间，释放时间，释放回跳时间，，
吸合同步差时间及线圈并联二极管的判断。。
该仪器具有大容量的存储器，大可以存储 500 组参数数据。方便用户使用。
2、电源供电：单相 220VAC；功耗：< 30VA
环境温度：10 - 40 oC；相对湿度：< 80%
3、外型尺寸：44*32.5*12.5cm
主要指标
1. 环境温度：
测量范围：2-51oC，分辨率 0.01 oC，±1%±0.2 oC
2. 线圈电阻:
10-500Ω档:分辨率 0.1Ω，±1%±0.2Ω
500-2KΩ档:分辨率 0.5Ω，±1%±1Ω
2K-20KΩ档:分辨率 5Ω, ±1%±5Ω
3.接触电阻（接触压降）:
测试条件：100mA/6V；1A/6V；10A/13.5V 三档
测试范围：0-500mΩ，分辨率 0.1mΩ，±1%±0.2mΩ
测试条件：10A/13.5V
测试范围：0-200mV，分辨率 0.1mV，±1%±0.2mV
4. 吸合/释放电压:
测试范围：0-50V， 分辨率 0.01V，±1%±0.02V
7. 吸合/释放时间：
测试范围：0-65ms ，分辨率 0.01ms ，±0.1ms
8. 吸合/释放回跳时间：
测试范围：0-65ms ，分辨率 0.01ms ，±0.1ms
9. 继电器反峰电压：
测试范围：0-999.9V ，分辨率 0. 1V
10．阶梯波（慢测）试时间：<2.5S
11．方波（快测）测试时间：<1.8S
