高二维PSD位置传感器信号处理板 型号:DRX-2DPSD-OA01-X 库号：D28398

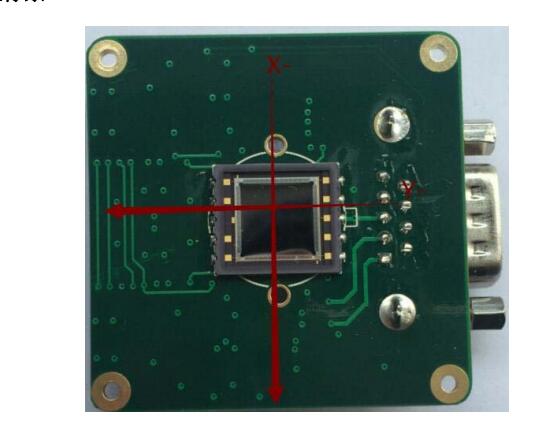

DRX-2DPSD-OA01-X高二维PSD位置传感器信号处理板
DRX-2DPSD-OA01-X 是对二维 PSD 位置传感器输出的微小电流 信号进行 I-V 放大及运算处理，电路板采用四层板处理，可输出一 级放大后的信号和运算后的信号，模块自带噪声背景零点调节电 路，可适用 4*4mm、9*9mm 贴片 PSD
特点： ? 无盲区 ? 低噪声、高响应度 ? 高、高线性、高速 ? 位置连续变化 ? 体积小，50*50mm ? 可安装 CS 接口镜头 ? 适合枕型和双面型 PSD
应用： ? 位置角度测定 ? 制导、定位、对准 ? 位置偏转、振动、三维空间目标运动 轨迹的测定 ? 自动聚焦、机器人视觉 ? 直线度测量
一、指标(Ta=23℃)
参数 符号 测试条件 小值 典型值 大值 单位
光谱响应范围 λ 320 940 1100 nm
线性 0.1 0.3 %（±）
偏压 Vr 5 V
反馈电阻 Rf 10（按要求可变） K
工作电源 V+、V- ±5 ±15 ±18 V
工作电流 Icc ±15V 30 mA
输出电压 Vout ±12 V
输出噪声 Vnoise 2 mVp-p 带宽 f3dB 10（按要求可变） 300 kHz 补偿范围 V ±280（按要求可变） mV
大额定值 工作电压 Vcc ±18 V 工作温度 Toper 70 ℃ 存储温度 Tstg 100 ℃
测试条件：±15V,650nm，3mW 激光器，光斑大小 1mm,9*9mm PSD
注意：反馈电阻（Rf）根据光源强度需做调整，默认 10K，适合 1-5mW 激光器，带宽根据需求可调
